Als architect vertalen wij een aansprekend concept naar een haalbaar plan. Een haalbaar plan is ook maakbaar. Door te BIM-men kunnen wij tot in detail werken aan een project dat er digitaal hetzelfde uitziet als na de uitvoering. Wij vinden dat BIM helpt om meer vat te krijgen op elke ontwerpopgave. ARCHICAD, waarin wij onze modellen genereren, biedt veel ontwerpvrijheid en creatieve mogelijkheden. De export van de IFC modellen kunnen weer eenvoudig clashen in diverse hulpprogramma’s als Solibri en BIM Collab. Binnen ons bureau zorgt het ARCHICAD-BIM innovatieteam voor de verspreiding van de kennis en het vernieuwen van de ervaring. Bij elk project is tenminste 1 BIM-modelleur betrokken om het model te managen en controleren.

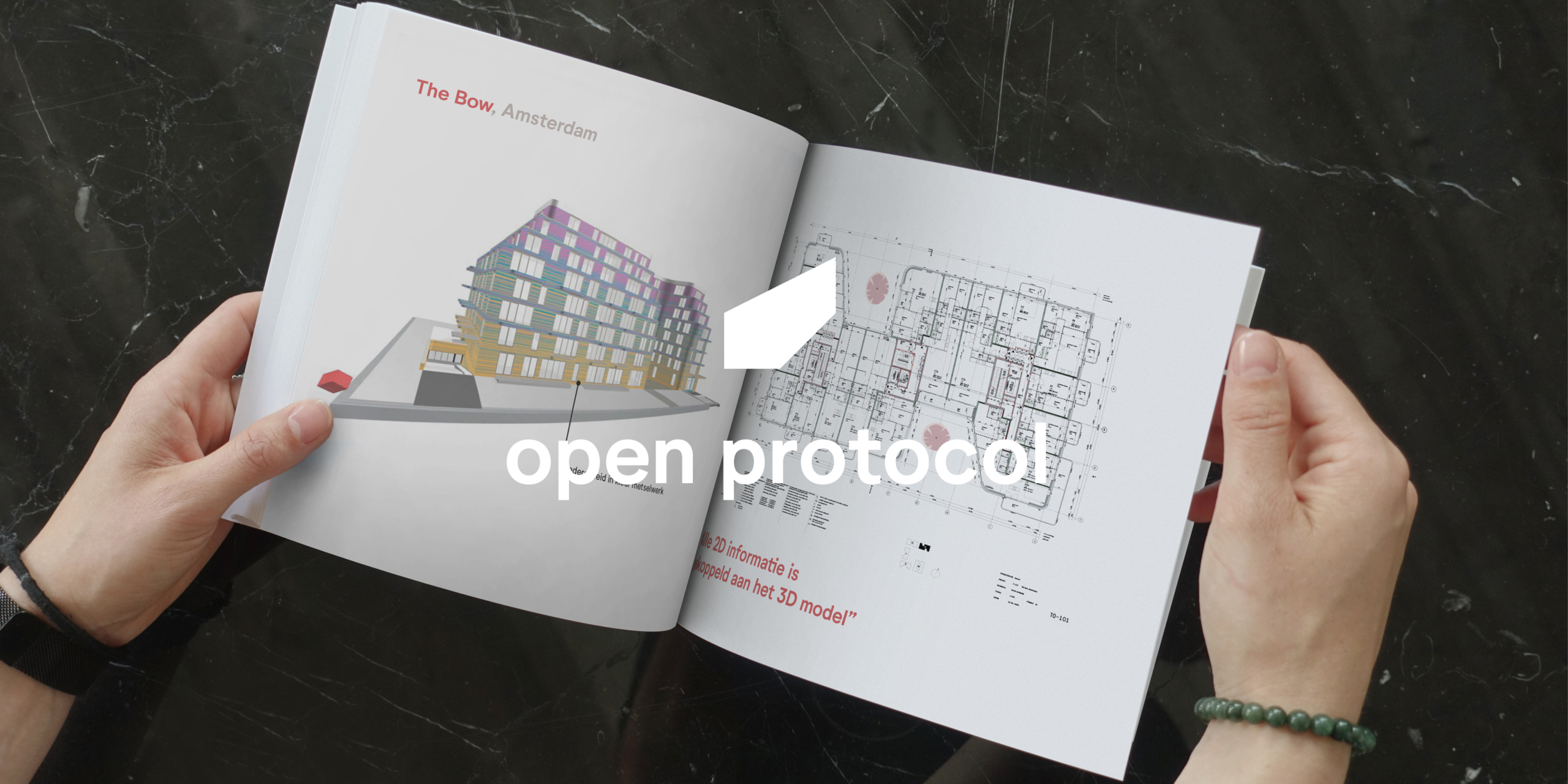

Open protocol

Samenwerken gaat beter als de informatie waarop we bouwen uitwisselbaar, gestructureerd, eenduidig, correct, volledig en herbruikbaar is. Daarom zijn wij partner van BIM basis ILS. Middels het BIM protocol leggen wij afspraken vast met het projectteam. Bij voorkeur werken wij een volledige opdracht uit vanaf het begin van het project tot en met de TO/UO-fase. Samen met de betrokken partijen wordt een projectspecifiek werkplan geschreven. Zo zijn alle afspraken vooraf duidelijk en maken we met elkaar een vliegende start. In samenspraak met de opdrachtgever, aannemer en andere betrokken partijen kunnen wij met elk gewenst programma uit de voeten tijdens een BIM traject middels open standaarden.

Smart tool

Driedimensionaal denken zit in onze genen. Elk project ontwerpen we in een architectonisch 3D model en werken we uit tot een volwaardig bouwkundig BIM model. Het is de representatie van het ontwerp, het communicatiemiddel met alle disciplines en een databank aan informatie voor de uitvoering. Complexe informatie kan zo eenvoudig – en op elk wenselijk moment – met de opdrachtgever, het ontwerpteam en uitvoerende partijen gedeeld worden. In een vroeg stadium willen we alle informatie van de adviseurs, zoals constructie en installatie, in het model synchroniseren. Daar is afstemming voor nodig en korte lijntjes. Wij zetten in een op een integrale samenwerking en maken daarbij gebruik van verschillende tools.

Integrale samenwerking

Wij geloven in de kracht van een integrale samenwerking: een rationele en gedeelde manier van werken. Voor een BIM traject is het essentieel om met verschillende disciplines een team te vormen. Er is daardoor veel kennis en ervaring beschikbaar voor het project. Gedurende het hele proces, van de ontwerpfase tot de uitvoering, kan deze informatie gedeeld worden middels BIM. Op die manier wordt informatie gebundeld, vindt er continuïteit in het proces plaats, creëer je een efficiënte werkwijze en blijft de communicatie transparant. Als team ga je een commitment aan voor een integrale samenwerking.

BIM-protocol

Om het BIM proces soepel te laten verlopen is het noodzakelijk om afspraken te maken. Orange Architects heeft een BIM-protocol opgesteld waarin algemene uitgangspunten voor het samenwerken met BIM worden vastgelegd. We maken onderscheid in een beperkte opdracht (tot DO- of OV-fase) en – onze voorkeur – een volledige opdracht (tot TO- of UO-fase). We vinden dat ons werk niet na de DO-fase stopt. Het liefst willen we het hele project uitwerken; tot en met de laatste deurklink aan toe. Zo bewaken we de continuïteit van het project zo goed mogelijk. Het is in het belang van het project om bij de start dit te bespreken en hierin een keuze te maken. Dan kunnen we allen met heldere afspraken beginnen.

Bij de uitwerking van het project Colosseumplot is een uitgebreid werkplan opgesteld, een intern protocol met daarin de spelregels voor het opbouwen van een gedetailleerd BIM-model. Bij de start is door Orange Architects het ruimtelijke raamwerk aangeleverd bestaande uit een peilmatenplan en een stramienenplan binnen het RD-coördinatenstelsel. De uitwerking van een BIM-model tijdens de DO-fase heeft zich gekenmerkt door de overlap tussen de resterende ontwerpopgave en de technische uitwerking. De afstemming met alle disciplines vond plaats aan de hand van 2D detailering naar digitale mock-ups om vervolgens de bouwkundige principes uit te engineeren in het BIM-model.

Software

Vanaf de start van een project en in alle vervolgfasen wordt ARCHICAD door ons ingezet voor het ontwerpen en uitwerken van projecten. Het geeft ons als architect een tool die zowel intuïtief als technisch ingezet kan worden. Onze basis is altijd het ARCHICAD model en daarmee kunnen wij eenvoudig gebruik van diverse ondersteunende programma’s. Voor de uitwisseling en coördinatie van IFC modellen gebruiken wij voornamelijk Solibri en BIMcollab. De meeste visualisaties maken wij intern. Daarbij maken wij gebruik van de programma’s Lumion (stills en panorama’s) en Enscape (VR). Tijdens het ontwerpproces worden voor diverse studies van het volume, de gevel of andere onderdelen gebruik gemaakt van onze eigen 3D printer. Het is verrijkend dat al deze tools gebruikt kunnen worden op basis van het ARCHICAD model.

Voor het project Beaufort hebben we een BIM traject doorlopen tot en met de UO-fase (volledige opdracht) in samenwerking met Slokker. Zo heeft onder andere een interactieve en integrale samenwerking plaatsgevonden met de aannemer en de gevelproducent. Het technisch geavanceerde BIM-model heeft ervoor gezorgd dat de 338 borstweringselementen uiteindelijk nauwkeurig op hun positie aan het gebouw terecht zijn gekomen en heeft dus een faalkosten-besparende rol gehad. Tijdens de technische detaillering is rekening gehouden met een eenvoudige (de)monteerbaarheid. Een transparante coating op de elementen zorgt voor een water- en vuilafstotend effect.
